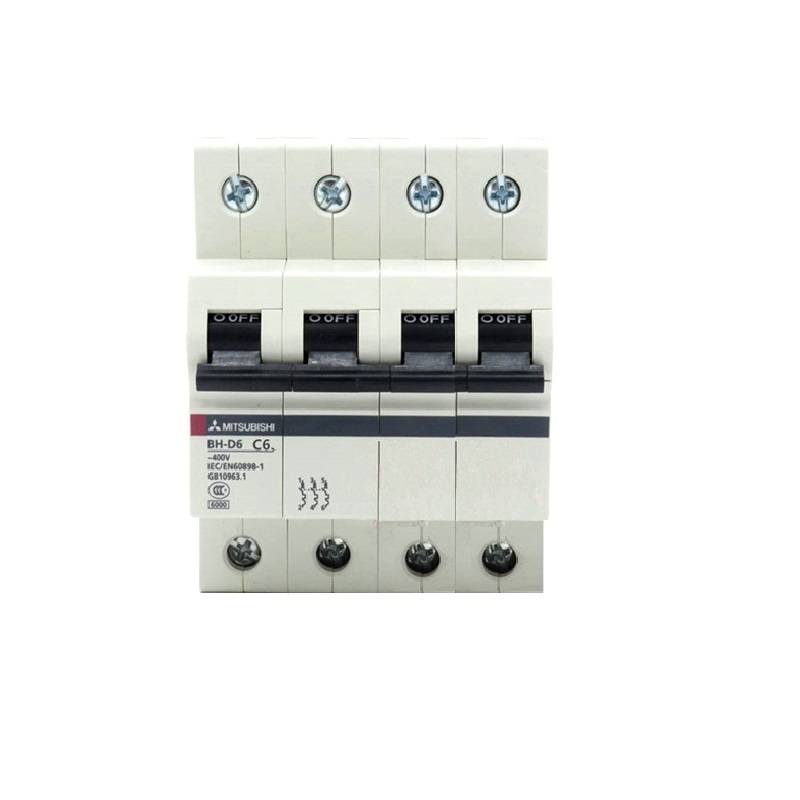

Disjoncteur BH-D6 4P 40A TYPE C N
Nombre de pôles [P] 1 2 3 4(3+N)∗1 2(1+N)∗1
Coupure instantané
Tension assignée d'isolement Ui [V] 440
Courant nominal In [A] à
Température ambiante (30:)
0.5, 1, 1.6, 2, 3, 4, 6, 10, 13,
16, 20, 25, 32, 40, 50, 63
0.5, 1, 1.6, 2,
3, 4, 6, 10,
13, 16, 20,
25, 32, 40
Capacité
Indice de court-circuit
[kA]
CEI60898-1
GB10963.1
(icn)
AC230V 6 – 6
230/400V 6
400V-6
La résistance
(cycles de fonctionnement)
Sans courant 8 000
Avec 8 000 actuels
Dimensions
[mm] à 18 36 54 72 36
B 87
C 44
Environ 70
Type de déclencheur à maximum de courant Thermique-magnétique
Montage sur rail IEC35 mm
Taille de fil applicable 1 à 25 mm2
Masse [kg] 0,15 0,3 0,45 0,55 0,25
Accessoires
(optionnel)
Interrupteur d'alarme (AL)
Contact auxiliaire (AX)
Sans soudure IEC60898-1
(SHT) Connexion des bornes
Basé sur la norme
Marquage CE EN60898-1
Auto-déclaration CCC GB10963.1
