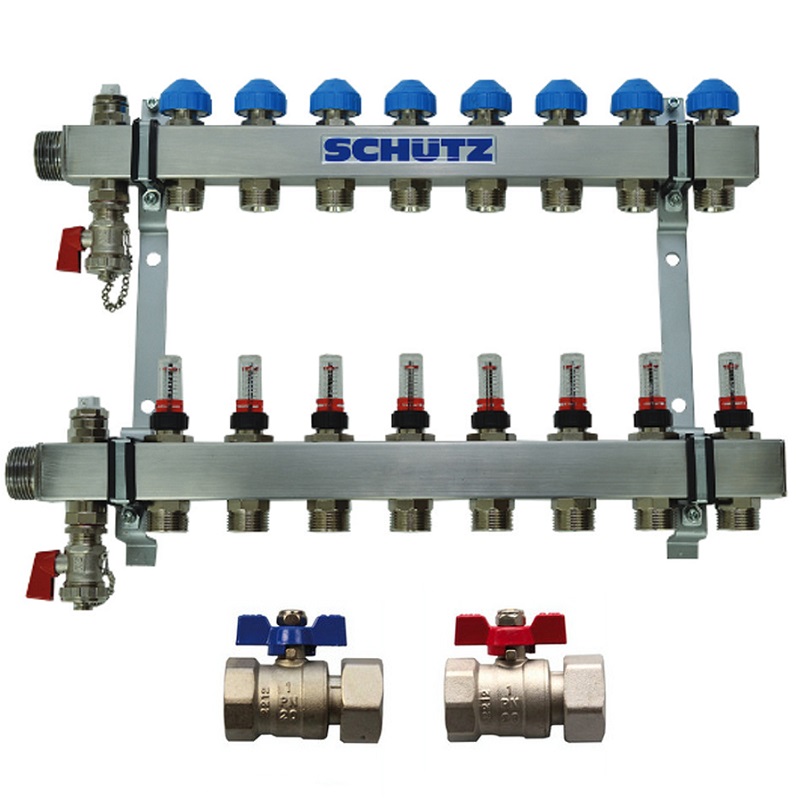

Collecteur de chauffage au sol Schutz
Les capteurs de chauffage au sol Schutz sont conçus pour s'intégrer de manière optimale dans les armoires et avec les autres éléments de chaque système. Grâce à leurs dimensions compactes et au déplacement vertical entre le soufflage et le retour, ils occupent très peu de place. est un autre avantage du collecteur de type 90-3.
Caractéristique
Fabriqué en acier inoxydable
Technologie de connexion à face plate facile à assembler
Raccordement au circuit primaire par filetage extérieur 1", côté droit/gauche ou mixte
Avec vanne de vidange et de purge intégrée
Purge brevetée
Dimensions optimisées hydrauliquement (35 x 35 x 1,5 mm), modèles de 2 circuits à 14 circuits
Connexions de type Eurokonus
SCHÜTZ possède sa propre R&D
Peut être installé dans des armoires de seulement 90 mm de profondeur
Mesure
2 circuits : 170 mm.
3 circuits : 220 mm.
4 circuits : 270 mm.
5 circuits : 320 mm.
6 circuits : 370 mm.
7 circuits : 420 mm.
8 circuits : 470 mm.
9 circuits : 520 mm.
10 circuits : 570 mm.
11 circuits : 620 mm.
12 circuits : 670 mm.
13 circuits : 720 mm.
14 circuits : 770 mm.
