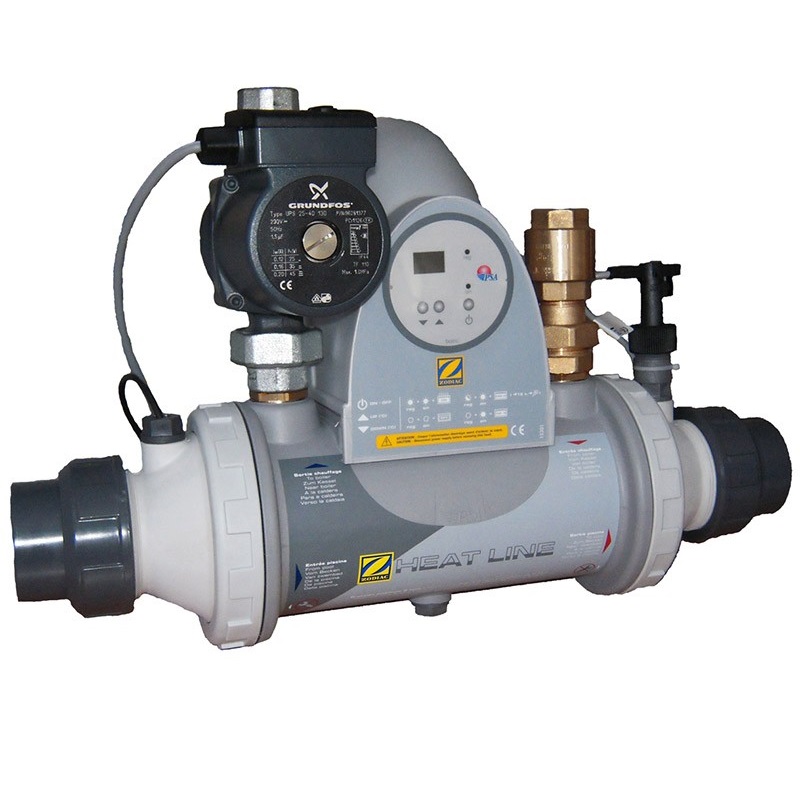

Changeur de chaleur pour piscine Heat Line basic Zodiac Heat Line 70 basic
Pour le chauffage d'une piscine à partir d'une chaudière, d'une pompe à chaleur autre que dédiée à la piscine, ou d'un système de chauffage à géothermie.
Echangeur thermique multitubulaire en TITANE garantie à vie.
Modèle prémonté avec circulateur 3 vitesses, clapet anti-retour.
Raccordement piscine en PVC Ø 63 ou 50 en ligne en sortie de filtration. Raccordement à la chaudière Ø26/34, clapet anti-retour fourni. Bouchon Ø 15/21 pour vidange. Corps injecté en polyamide chargé verre. Faisceau de tubes en TITANE anti-corrosion.
Appareil précâblé avec thermostat de régulation digital avec M/A-voyant-temporisation, circulateur avec raccords galvanisés, contrôleur de débit et prise de courant ; le tout dans un coffret assurant la fixation murale.
Montage simplifié
Dans le local technique, à proximité de la chaudière, à la sortie de la filtration.
Alimentation électrique en mono 230 Volts avec protection par un disjoncteur différentiel 30mA en tête de ligne (non fourni).
Possibilité d'inverser le sens de circulation du circuit primaire et secondaire en retournant l'échangeur.

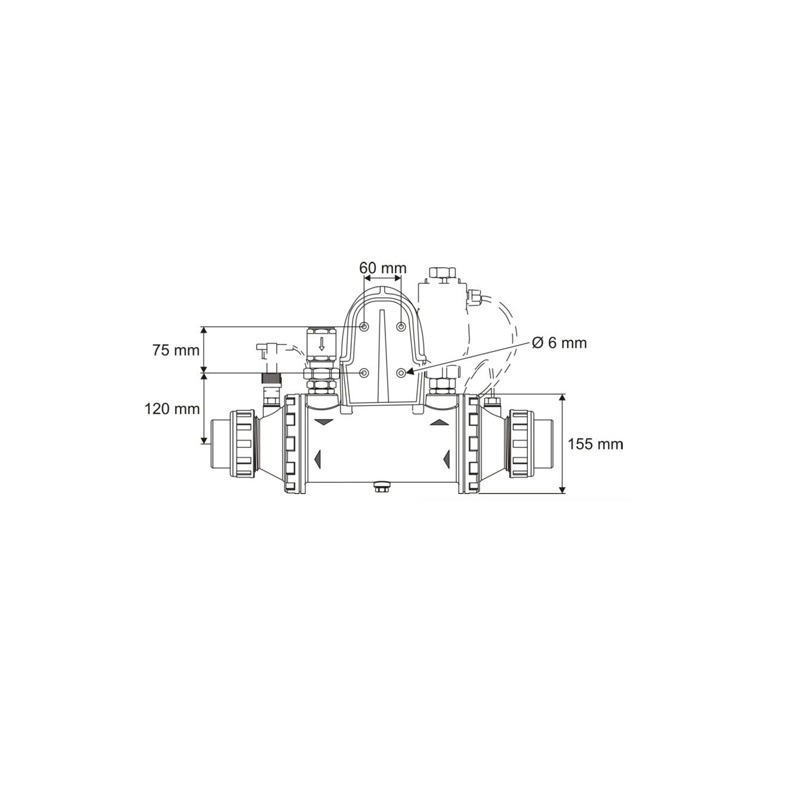

Détail
Sortie eau circuit primaire chauffage
Doigt de gant
Entrée eau de piscine
Bouchon de vidange
Sortie eau de piscine
Piquage en attente pour contrôleur de débit
Clapet anti-retour
Entrée eau circuit primaire chauffage
Enveloppe polyamide injecté
Puissance maxi circuit primaire 90/70° (circuit primaire chaudière)70 kW
Puissance maxi circuit primaire 45/35° (circuit primaire pompe à chaleur)17 kW
Raccordements primaire chauffage Ø26/34
Raccordements secondaire piscinePVC Ø50 ou 63
Débit primaire chauffage 3 m³/h
Débit maxi secondaire piscine 20 m³/h
Poids 9 kg
